Bagaimana saya menyambungkan gandingan Storz?

The Storz Couplings , juga dikenali sebagai kunci KAMM atau gandingan api, adalah peranti cepat-sambungan untuk paip air atau hos yang digunakan secara meluas dalam aplikasi pemadam kebakaran, perindustrian, dan pertanian. Oleh kerana kemudahan operasi, sambungan pesat, dan pengedap yang boleh dipercayai, gandingan Storz memainkan peranan penting dalam aplikasi yang memerlukan penggunaan sistem pemindahan bendalir yang pesat.

Bagaimana Gandingan Storz berfungsi

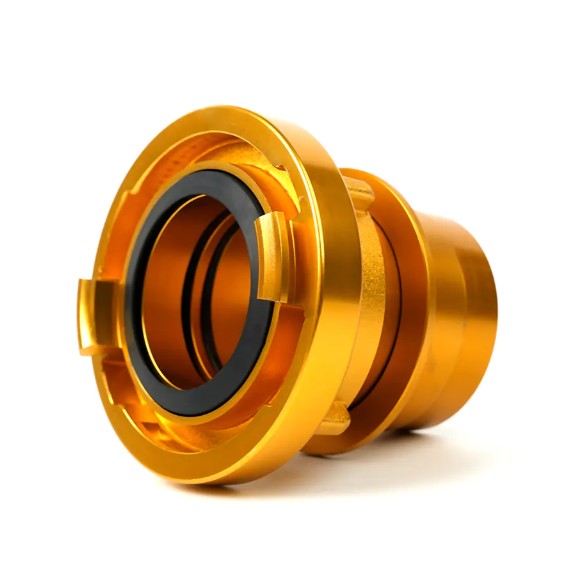

The Storz Couplings Reka bentuk didasarkan pada struktur simetri "cakar", yang juga dikenali sebagai gandingan jenis lug. Ini bermakna bahawa dua gandingan yang sama boleh dihubungkan tanpa membezakan antara penyambung lelaki dan wanita, dengan ketara memudahkan operasi lapangan. Gandingan dikunci oleh putaran, dan meterai dalaman (gasket) memastikan meterai ketat cecair.

Panduan Langkah demi Langkah untuk Menghubungkan Gandingan Storz

Penyediaan (Pemeriksaan)

• Pertama, pastikan kedua -dua gandingan Storz untuk disambungkan dalam saiz (mis., Penyambung hos berulir) dan diameter nominal (mis., DN50, DN75).


• Semak bahawa penyambung berakhir adalah bersih dan bebas daripada grit atau perkara asing yang lain.


• Langkah utama: Periksa bahawa meterai (gasket/cincin) dalam setiap penyambung adalah utuh dan dipasang dengan betul. Meterai adalah penting untuk meterai kedap air yang baik.



Menyelaraskan gandingan

Selaraskan cakar (lugs) dari dua gandingan Storz. Oleh kerana reka bentuk simetri mereka, anda hanya perlu menolaknya dengan lembut.

Masukkan dan ketatkan (mengunci)

• Tolak kedua -dua penyambung bersama -sama sehingga hujung mereka menyentuh.


• Kemudian, putar satu gandingan mengikut arah jam atau lawan jam (biasanya ke kanan) sehingga anda merasakan cakar sepenuhnya melibatkan yang lain dan kedua -dua sendi dikunci dengan selamat.


• Biasanya, sudut penguncian adalah kira -kira 90 hingga 120 darjah. Dalam beberapa aplikasi besar diameter atau tekanan tinggi, sepana khas mungkin diperlukan untuk membantu dengan putaran dan memastikan sambungan yang ketat.



Pemeriksaan Akhir (mengesahkan sambungan)

• Cuba perlahan -lahan menarik kedua -dua gandingan untuk memastikan mereka tidak memisahkannya.


• Gandingan Storz yang disambungkan dengan betul tidak dapat dengan mudah ditarik atau dihidupkan dengan tangan. Ini memastikan bahawa gandingan tidak akan melonggarkan apabila cecair (seperti air atau busa memadam kebakaran) sedang dipindahkan di bawah tekanan tinggi.



Faktor yang berkaitan dengan memastikan sambungan yang boleh dipercayai

Selain mengikuti prosedur yang betul, untuk memastikan yang boleh dipercayai Storz Couplings Sambungan, anda juga harus memberi perhatian kepada perkara berikut:

• Gasket/O-Rings: Gunakan bahan dan saiz anjing laut yang betul. Meterai yang merosot, rosak, atau hilang adalah punca utama kebocoran.


• Pilihan Bahan: Gandingan Storz boleh didapati dalam aloi aluminium, tembaga, atau keluli tahan karat. Memilih bahan tahan karat dan tahan tekanan membantu memperluaskan kehidupan gandingan dan kebolehpercayaan sambungan.


• Penyelenggaraan: Secara kerap memeriksa dan membersihkan gandingan Storz, terutamanya kelengkapan akhir hos, untuk mengelakkan perkara asing daripada menjejaskan kesan penguncian dan pengedap.



Gandingan Storz, dengan mekanisme penyambung cepat mereka yang unik, memberikan penyelesaian yang cekap dan boleh dipercayai untuk pemindahan bendalir. Berikutan langkah-langkah mudah ini memastikan sambungan yang selamat dan bebas bocor setiap kali, melindungi proses kritikal dalam aplikasi pemadam kebakaran dan perindustrian.
