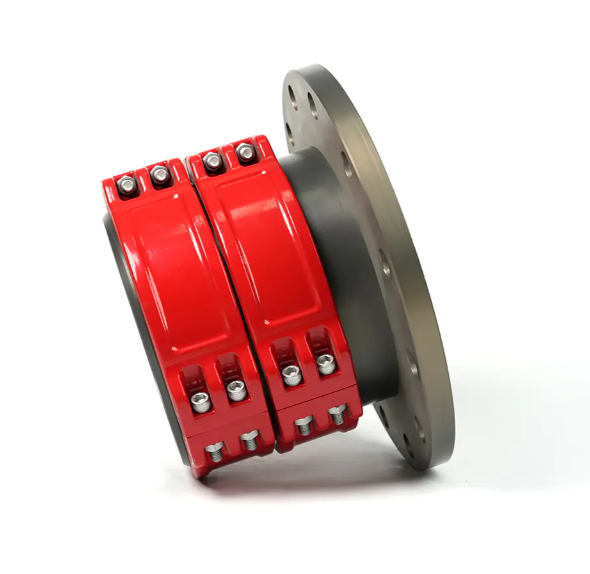

Apakah jenis gandingan bebibir?

Dalam pelbagai sistem penghantaran mekanikal, gandingan memainkan peranan penting dalam menghubungkan dua aci (aci memandu dan aci yang didorong) dan menghantar tork. Antara pelbagai jenis gandingan, gandingan bebibir digunakan secara meluas dalam pelbagai jentera berat dan aplikasi penghantaran kuasa tinggi kerana struktur mudah mereka, penjajaran yang baik, dan kapasiti penghantaran tork yang besar.

Jenis utama gandingan bebibir dan ciri -ciri mereka

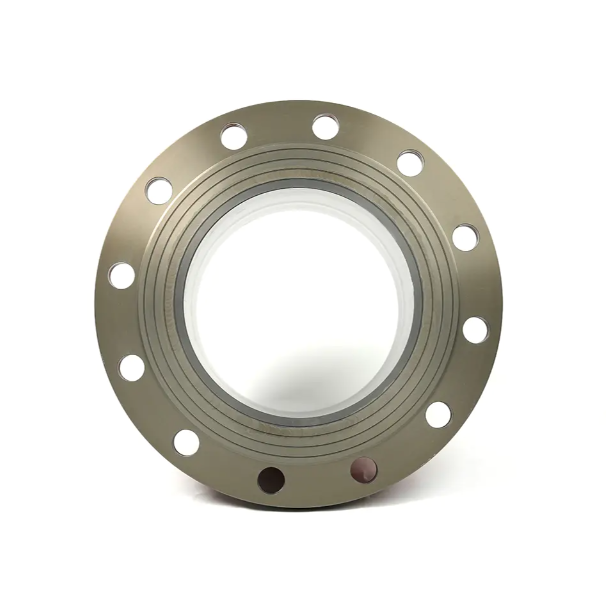

Gandingan flange pada dasarnya menggunakan bolt untuk menyambungkan dua pegangan separuh flanged, mencapai sambungan dua batang dan penghantaran kuasa. Berdasarkan struktur dan keupayaan mereka untuk mengimbangi misalignment aci, mereka boleh dibahagikan kepada dua kategori berikut:

1. Gandingan bebibir tegar

Gandingan bebibir tegar adalah jenis gandingan flange terawal dan paling mudah.

Ciri -ciri struktur: Jenis gandingan ini biasanya terdiri daripada dua cakera cakera yang berbentuk cakera yang mudah, secara langsung digerakkan bersama-sama. Ia mempunyai struktur padat dan dimensi radial kecil.

Ciri -ciri operasi: Gandingan tegar memerlukan penjajaran yang tepat dari dua batang kerana mereka tidak mempunyai keupayaan untuk mengimbangi misalignment paksi (seperti penyimpangan radial, sudut, atau paksi).

Senario Aplikasi: Terutamanya digunakan dalam peranti transmisi kelajuan rendah, berat badan di mana penjajaran aci tinggi dan operasi lancar diperlukan, seperti sambungan aci untuk motor besar.

2. Gandingan bebibir fleksibel

Untuk menampung kesilapan pemasangan aci yang tidak dapat dielakkan atau anjakan relatif semasa operasi dalam transmisi mekanikal sebenar, jurutera telah membangunkan pelbagai gandingan fleksibel dengan keupayaan pampasan. Banyak gandingan fleksibel juga menggunakan bentuk struktur asas gandingan bebibir .

Gandingan Flange Flange Flange berbentuk Perle:

Ciri -ciri: Elemen elastik berbentuk perl yang tertanam di antara dua bebibir. Elemen elastik ini menyerap dan mengimbangi misalignment paksi tertentu, sementara juga menyediakan redaman getaran dan penimbunan.

Aplikasi: Digunakan secara meluas dalam aplikasi yang memerlukan operasi lancar dan redaman getaran, ia adalah salah satu jenis gandingan yang paling biasa.

Gandingan flange jenis gear:

Ciri -ciri: Jenis gandingan ini menggunakan meshing gigi dalaman dan luaran untuk menghantar tork. Lengan gear luaran biasanya disambungkan ke struktur bebibir. Hubungan antara gigi dalaman dan luaran membolehkan aci mempunyai keupayaan pampasan anjakan sudut dan radial tertentu.

Aplikasi: Sesuai untuk peranti penghantaran dengan tork yang tinggi, kelajuan tinggi, dan memerlukan pampasan untuk anjakan sudut besar.

Gandingan bebibir jenis dayung:

Ciri -ciri: Menggunakan cincin tayar getah yang sangat elastik sebagai elemen menghubungkan. Ia mempunyai keupayaan pampasan yang kuat dan prestasi redaman getaran yang sangat baik.

Aplikasi: Terutamanya digunakan dalam jentera mengangkat dan pengangkutan, jentera metalurgi dan perlombongan, dan aplikasi lain dengan beban impak yang besar.

Titik pemilihan untuk gandingan bebibir

Memilih gandingan bebibir yang sesuai adalah penting dan memerlukan pertimbangan yang komprehensif terhadap faktor -faktor berikut:

• Tork yang dihantar: Ini adalah asas utama untuk pemilihan, memastikan gandingan dapat menahan beban kerja.


• Jenis dan magnitud misalignment aci: Jika ketepatan penjajaran kedua -dua aci tidak tinggi atau terdapat anjakan besar semasa operasi, jenis gandingan yang fleksibel harus dipilih.


• Kelajuan operasi dan getaran/kejutan: Untuk operasi berkelajuan tinggi atau di bawah beban impak, gandingan dengan keseimbangan yang baik dan prestasi redaman getaran diperlukan.


• Keperluan pemasangan dan penyelenggaraan: Mudah dipasang dan membongkar gandingan flange mengurangkan masa penyelenggaraan.



Sama ada untuk sambungan tegar atau fleksibel, gandingan bebibir adalah asas penghantaran kuasa yang boleh dipercayai dalam reka bentuk mekanikal. Memahami jenis gandingan flange dan memilih yang paling sesuai berdasarkan keadaan operasi sebenar adalah penting untuk memastikan pengendalian peranti penghantaran yang cekap dan stabil.
