Apakah itu Storz Locking Blank Cap?

A Storz Mengunci Penutup Kosong ialah pemasangan tekanan industri khusus yang direka untuk menutup pelepasan atau hujung sedutan paip, injap dan hos yang serasi dengan Storz. Tidak seperti topi Storz standard, varian "mengunci" menggabungkan mekanisme selak mekanikal atau kunci keselamatan—selalunya pin pegas atau peluncur kunci twist-yang menghalang gandingan daripada tertanggal secara tidak sengaja disebabkan oleh getaran frekuensi tinggi, tork hos atau lonjakan tekanan secara tiba-tiba. Ia berfungsi sebagai penghalang keselamatan utama dalam sistem penghantaran bendalir, memastikan port yang tidak digunakan kekal kedap udara dan kedap air di bawah keadaan operasi yang ketat.

Reka bentuk asas gandingan Storz ialah "tanpa jantina", bermakna kedua-dua hujung sambungan adalah sama. Ini menghapuskan keperluan untuk memadankan benang lelaki dan perempuan, dengan ketara mempercepatkan penggunaan dalam senario kecemasan. Penutup kosong bertindak sebagai titik "terminal" sistem ini dengan berkesan. Apabila mekanisme penguncian disambungkan, penutup tidak boleh diputar atau ditanggalkan tanpa campur tangan manual, menyediakan satu lapisan keselamatan yang penting dalam infrastruktur awam dan persekitaran industri tekanan tinggi.

Reka Bentuk Teras dan Komponen Mekanikal

Untuk memahami keberkesanan a Storz mengunci penutup kosong , seseorang mesti meneliti anatomi strukturnya. Penutup biasanya ditempa atau dilemparkan daripada bahan berkekuatan tinggi dan terdiri daripada beberapa komponen kritikal yang berfungsi serentak untuk mengekalkan pengedap.

Sistem Lug

"Selak" ialah cangkuk saling mengunci yang mentakrifkan sambungan Storz. Pada penutup kosong, lug ini dimesin dengan ketepatan untuk meluncur ke dalam alur gandingan penerima. Jarak antara lug-dikenali sebagai Jarak KA atau Jarak Lug —adalah metrik saiz utama. Sebagai contoh, penutup Storz 65mm mesti mempunyai jarak KA yang sepadan (biasanya 81mm) agar sesuai dengan injap yang sepadan.

Mekanisme Penguncian

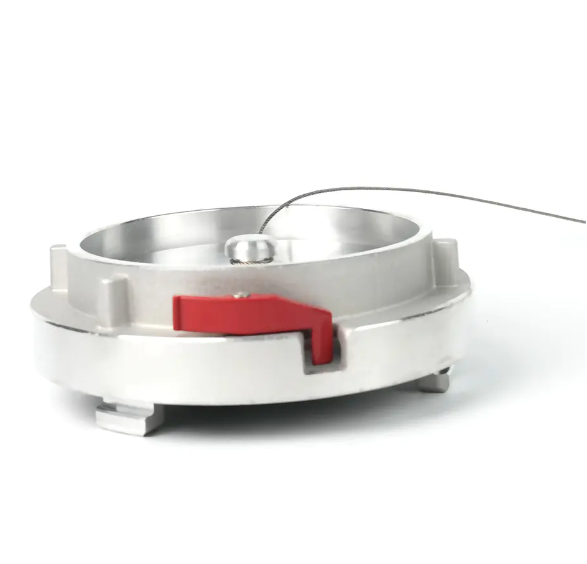

Ciri "Mengunci" adalah yang membezakan topi ini daripada versi standard. Ia biasanya terdiri daripada a selak logam digerakkan spring terletak pada rim luar. Setelah penutup dipintal ke dalam kedudukan terkunci (biasanya pusingan 90 darjah), selak klik pada takuk pada gandingan penerima. Ini menghalang putaran balas. Dalam persekitaran getaran tinggi, seperti pada alat api yang bergerak atau berhampiran pam industri berat, kunci ini menghalang penutup daripada bergetar longgar dari semasa ke semasa.

Gasket Pengedap

Di dalam muka penutup terdapat gasket tugas berat. Bergantung pada penggunaan yang dimaksudkan, gasket ini dibuat daripada elastomer yang berbeza:

• Nitril (NBR): Standard untuk aplikasi air dan minyak, menawarkan ketahanan yang sangat baik untuk dipakai.
• Viton (FKM): Digunakan untuk persekitaran suhu tinggi atau bahan kimia.
• EPDM: Diutamakan untuk kegunaan luar kerana ketahanannya terhadap degradasi UV dan ozon.

Spesifikasi Teknikal dan Piawaian Saiz

Storz mengunci penutup kosongs dihasilkan mengikut piawaian antarabangsa yang ketat untuk memastikan pertukaran. Piawaian yang paling biasa diikuti ialah DIN (Institut Penyeragaman Jerman) dan pelbagai kod keselamatan kebakaran Eropah. Ketepatan dalam saiz adalah penting; ketidakpadanan walaupun beberapa milimeter dalam jarak KA akan menyebabkan penutup tidak berguna.

Aplikasi Kritikal dalam Infrastruktur Moden

Penggunaan penutup kosong mengunci diamanatkan dalam beberapa sektor di mana kegagalan pembendungan bendalir boleh membawa kepada kerosakan harta benda yang besar atau bahaya alam sekitar.

Sistem Pemadam Kebakaran dan Standpipe

Jabatan bomba menggunakan penutup ini untuk melindungi Sambungan Jabatan Bomba (FDC) di bahagian luar bangunan. Tanpa penutup pengunci, serpihan, serangga bersarang atau perosak boleh menghalang laluan air. Apabila kebakaran berlaku, anggota bomba mesti boleh mempercayai bahawa salur masuk adalah jelas. The mekanisme penguncian memastikan penutup kekal di tempatnya walaupun persekitaran bandar dengan trafik tinggi di mana topi standard mungkin diganggu.

Serbuk Pukal dan Pengangkutan Berbutir

Dalam penghantaran serbuk pneumatik (seperti simen, tepung, atau pelet plastik), kelengkapan Storz ada di mana-mana. Semasa pengangkutan, getaran kenderaan boleh menyebabkan kelengkapan tidak berkunci longgar. Penutup kosong yang berkunci menghalang pelepasan bahan pukal kering secara tidak sengaja, yang boleh menjadi kerugian kewangan dan bahaya pernafasan bagi pengendali.

Pengurusan Air Sisa dan Sedutan

Trak vakum dan loji rawatan kumbahan menggunakan penutup kosong Storz untuk mengelak salur masuk sedutan. Kerana sistem ini sering beroperasi di bawah tekanan negatif, sistem integriti pengedap gasket adalah penting untuk mengelakkan peronggaan pam. Pin pengunci memastikan penutup kekal berpusat dan dimampatkan dengan sempurna pada meterai, mengekalkan vakum.

Sains Bahan dan Faktor Ketahanan

Pemilihan bahan untuk a Storz mengunci penutup kosong ditentukan oleh persekitaran yang akan didiaminya. Menggunakan aloi yang salah boleh menyebabkan kakisan galvanik atau kegagalan mekanikal di bawah tekanan.

1. Aluminium Tempa: Ini adalah bahan yang paling biasa. Penempaan menyediakan struktur bijian yang unggul berbanding tuangan, membolehkan penutupnya bertahan tekanan kerja sehingga 16 Bar (232 PSI) tanpa retak. Kebanyakannya dianodkan keras untuk mengelakkan pengoksidaan.
2. Keluli Tahan Karat (Gred 316): Penting untuk persekitaran marin atau loji pemprosesan kimia. Penutup Storz keluli tahan karat menahan kakisan air masin dan sering digunakan dalam konfigurasi "perkhidmatan asid" di mana terdapat agen pembersih yang agresif.
3. Loyang/Logam Senjata: Diutamakan dalam perlombongan bawah tanah atau atmosfera letupan (zon ATEX) kerana ia adalah logam "tidak percikan". Jika penutup tembaga dijatuhkan atau dipukul, ia tidak mungkin menghasilkan percikan api yang boleh menyalakan gas mudah terbakar.

Protokol Pemasangan dan Penyelenggaraan

Untuk memastikan penutup kosong pengunci Storz melaksanakan fungsinya dengan betul, pemasangan yang betul dan penyelenggaraan berulang diperlukan. Penutup tempat duduk yang tidak betul adalah risiko peluru di bawah tekanan tinggi.

Langkah Pemasangan

1. Periksa gasket sama ada retak, pasir atau bintik rata. 2. Selaraskan lug penutup kosong dengan slot pada gandingan tetap. 3. Tolak dengan kuat dan putar penutup mengikut arah jam. 4. Teruskan putaran sehingga pin pengunci "klik" atau gelangsar pengunci terlibat. 5. Lakukan ujian "tarik ke belakang" untuk memastikan penutup tidak boleh berputar ke arah yang bertentangan tanpa menekan tangkapan pelepas.

Senarai Semak Penyelenggaraan

• Pemeriksaan Bulanan: Sahkan kehadiran rantai keselamatan (yang menghalang penutup daripada hilang apabila diputuskan).
• Pelinciran: Gunakan semburan silikon gred makanan pada pin pengunci dan permukaan lug untuk mengelakkan "merampas" akibat pengumpulan mineral daripada air keras.
• Penggantian gasket: Gasket hendaklah diganti setiap kali 2 hingga 5 tahun , atau serta-merta jika ia menunjukkan tanda-tanda pengerasan (set mampatan).

Peranan Rantaian Keselamatan

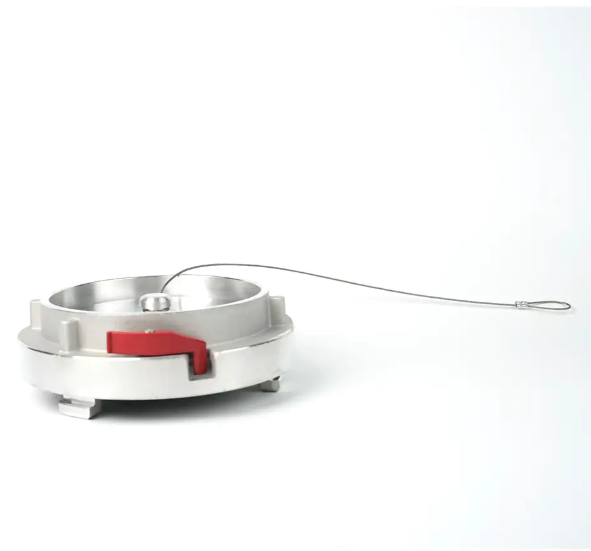

Kebanyakan penutup kosong pengunci Storz dilengkapi dengan rantai keluli tahan karat atau tergalvani tugas berat. Ini bukan sekadar ciri kemudahan; ia adalah keperluan keselamatan dan operasi. Dalam memadam kebakaran perbandaran, ketiadaan rantai sering menyebabkan penutup tersalah letak atau dicuri, menyebabkan pili bomba atau paip tegak terdedah kepada tersumbat. Rantai itu biasanya 300mm hingga 500mm panjang dan dilabuhkan pada badan utama injap atau paip melalui gelang tugas berat. Ini memastikan bahawa penutup pengunci sentiasa tersedia untuk pengedap semula segera selepas digunakan.

Ringkasan Faedah

Secara ringkasnya, Storz mengunci penutup kosong ialah komponen penting untuk mana-mana sistem yang menggunakan standard sambungan cepat Storz. Faedah utamanya termasuk:

• Rintangan Getaran: Kunci mekanikal menghalang penyahgandingan secara tidak sengaja dalam persekitaran tekanan tinggi.
• Pencegahan Kebocoran: Gasket mampatan tinggi memastikan kebocoran sifar pada tekanan sehingga 16 Bar.
• Kecekapan Operasi: Reka bentuk tanpa jantina membolehkan sambungan/pemutus sambungan pantas tanpa perlu risau tentang orientasi benang.
• Ketahanan: Tersedia dalam pelbagai aloi untuk melawan kakisan, haus dan kesan mekanikal.

Sama ada melindungi infrastruktur perlindungan kebakaran bandar atau menutup kapal tangki vakum, mengunci topi kosong kekal sebagai standard emas untuk penamatan cecair yang selamat dan boleh dipercayai.
