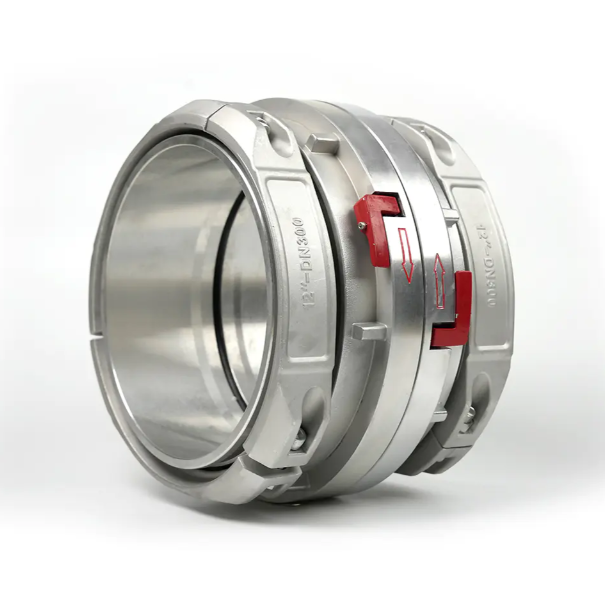

Semua yang anda perlu tahu tentang Storz Locking Coupling

A Gandingan penguncian Storz ialah penyambung pengunci sesondol yang seragam, simetri, suku pusingan yang digunakan secara meluas dalam memadam kebakaran, pemindahan cecair industri dan perkhidmatan kecemasan untuk mencipta sambungan hos yang pantas, bebas alatan dan tahan bocor. Kedua-dua hujung gandingan adalah sama, menghapuskan keperluan untuk membezakan antara kelengkapan lelaki dan perempuan — hanya selaras, tolak dan putar 90° untuk mengunci. Reka bentuk ini secara mendadak mengurangkan masa sambungan dalam situasi tekanan tinggi dan merupakan salah satu sistem gandingan yang paling dipercayai di dunia.

Apa Itu a Gandingan Mengunci Storz dan Bagaimana Ia Berfungsi

Dicipta oleh Carl August Guido Storz pada tahun 1882, gandingan Storz direka untuk menyelesaikan masalah kritikal dalam memadam kebakaran: penyambung hos yang tidak sepadan. Oleh kerana gandingan berulir tradisional memerlukan hujung lelaki dan perempuan untuk dipadankan, penyambungan hos dari jabatan atau sumber yang berbeza selalunya mustahil semasa kecemasan.

Sistem Storz menggunakan a mekanisme penguncian lug-and-cam simetri . Setiap hujung gandingan mempunyai dua lug dan slot cam yang sepadan. Apabila dua hujung disatukan, lugs meluncur ke dalam slot cam bertentangan. Putaran 90° kemudian menguncinya pada tempatnya, memampatkan gasket getah untuk membuat pengedap kedap air.

Ciri operasi utama termasuk:

• Sambungan dicapai dalam masa kurang dari 3 saat tanpa alat yang diperlukan
• Boleh disambungkan atau diputuskan walaupun di bawah tekanan sisa
• Reka bentuk simetri: kedua-dua hujung boleh ditukar ganti
• Pusing bersepadu membolehkan hos berputar dengan bebas tanpa mencabut sambungan

Saiz Standard dan Penarafan Tekanan

Gandingan Storz dihasilkan dalam pelbagai saiz piawai untuk disesuaikan dengan isipadu aliran dan keperluan tekanan yang berbeza. Penamaan saiz merujuk kepada diameter dalam nominal hos atau paip yang disambungkan.

The Saiz 52 mm adalah yang paling banyak digunakan dalam pemadam kebakaran struktur di seluruh dunia. Gandingan mesti diuji sekurang-kurangnya 1.5× tekanan kerjanya untuk pensijilan di bawah EN 1775 dan piawaian yang serupa.

Bahan yang Digunakan dalam Pembinaan Gandingan Storz

Pemilihan bahan secara langsung mempengaruhi berat, rintangan kakisan, ketahanan dan kesesuaian untuk media tertentu. Tiga bahan utama ialah:

Aloi Aluminium

Bahan yang paling biasa untuk aplikasi memadam kebakaran. Gandingan Aluminium Storz adalah ringan (biasanya 30–50% lebih ringan daripada yang setara dengan loyang) , tahan kakisan dalam kebanyakan persekitaran, dan mudah dikendalikan dalam keadaan keletihan. Ia tidak sesuai untuk digunakan dengan air laut atau cecair yang sangat berasid.

Tembaga

Tembaga Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Keluli Tahan Karat

Digunakan dalam persekitaran industri, kimia dan farmaseutikal yang paling mencabar. Gandingan keluli tahan karat tahan bahan kimia yang agresif, suhu tinggi dan tekanan mekanikal yang melampau. Ia adalah pilihan yang paling berat tetapi memberikan hayat perkhidmatan yang paling lama dalam keadaan yang teruk.

Jenis Gasket dan Peranannya dalam Prestasi Pengedap

Gasket ialah elemen pengedap gandingan Storz. Ia terletak di dalam alur pada satu muka gandingan dan dimampatkan apabila sambungan dibuat. Bahan gasket mesti dipilih berdasarkan cecair yang diangkut dan julat suhu.

• EPDM (Ethylene Propylene Diene Monomer): Standard untuk aplikasi air dan memadam kebakaran. Tahan UV, ozon dan wap sehingga 120°C.
• NBR (Nitril Butadiena Getah): Sesuai untuk cecair berasaskan petroleum, minyak dan bahan api. Tahan kepada hidrokarbon tetapi terurai dengan pendedahan ozon.
• FKM (Viton): Mengendalikan bahan kimia yang agresif, suhu tinggi sehingga 200°C, dan asid pekat. Digunakan dalam konteks kimia dan perindustrian.
• silikon: Aplikasi gred makanan dan talian wap suhu tinggi. Mematuhi peraturan FDA jika diperlukan.

Gasket hendaklah diperiksa sebelum setiap penggunaan dan diganti apabila retak, cacat atau mengeras. Gasket yang gagal adalah punca utama kebocoran gandingan Storz dalam keadaan medan.

Aplikasi Utama Merentas Industri

Gandingan pengunci Storz digunakan jauh melebihi perkhidmatan bomba. Reka bentuk bersambung pantas dan piawai menjadikan mereka ideal di mana-mana pemindahan cecair pantas diperlukan.

Perkhidmatan Memadam Kebakaran dan Kecemasan

Ini kekal sebagai aplikasi utama. Jabatan bomba di lebih 40 negara menggunakan Storz sebagai gandingan hos standard. Sambungan pili bomba, alur keluar perkakas dan sambungan hos-ke-hos semuanya bergantung pada gandingan Storz. Reka bentuk simetri membolehkan mana-mana anggota bomba menyambungkan mana-mana hos ke mana-mana pili tanpa masalah keserasian.

Pemindahan Bendalir Industri

Loji kimia, loji penapisan dan kemudahan pemprosesan menggunakan gandingan Storz untuk memindahkan air, pelarut dan bahan kimia tidak agresif antara tangki simpanan dan kenderaan pengangkutan. Operasi tanpa alat mengurangkan masa pengendalian semasa operasi pemuatan dan pemunggahan.

Pertanian dan Pengairan

Sistem pengairan berskala besar menggunakan gandingan Storz untuk sambungan cepat sesalur air dan alur keluar pam. Saiz 75 mm dan 100 mm adalah biasa dalam aplikasi lapangan di mana kadar aliran tinggi dengan penurunan tekanan minimum diperlukan.

Perlombongan dan Terowong

Persekitaran bawah tanah memerlukan sambungan yang pantas dan boleh dipercayai untuk kedua-dua sistem pemadaman kebakaran dan penyahairan. Gandingan Storz lebih disukai kerana ketahanan dan keupayaannya untuk berfungsi dalam keadaan berdebu, basah dan terkurung.

Pembinaan dan Kejuruteraan Awam

Talian bekalan air sementara di tapak pembinaan, operasi pencampuran konkrit dan aplikasi penyahairan semuanya mendapat manfaat daripada kemudahalihan dan kebolehtukaran gandingan Storz.

Storz lwn Sistem Gandingan Sambung Pantas Lain

Memahami cara Storz membandingkan dengan sistem gandingan alternatif membantu dalam memilih penyelesaian yang betul untuk aplikasi tertentu.

Piawaian dan Pensijilan yang Berkaitan

Gandingan Storz yang digunakan dalam aplikasi profesional mesti mematuhi piawaian yang berkenaan untuk memastikan kesalingoperasian dan keselamatan. Piawaian yang paling banyak dirujuk termasuk:

• DIN 14307: Dimensi penentu standard Jerman dan keperluan prestasi untuk gandingan Storz yang digunakan dalam memadam kebakaran. Diguna pakai secara meluas di seluruh Eropah.
• EN 1775: Piawaian Eropah untuk sistem hos pemadam kebakaran termasuk keperluan gandingan.
• NFPA 1963: Standard AS untuk sambungan hos kebakaran. Walaupun AS biasanya menggunakan NST (National Standard Thread), banyak jabatan AS kini menyimpan penyesuai Storz untuk talian bekalan berdiameter besar.
• AS 2419.1: Standard Australia meliputi pemasangan pili bomba, termasuk spesifikasi gandingan Storz.

Sentiasa sahkan bahawa gandingan membawa tanda pensijilan yang berkaitan dan dokumentasi kebolehkesanan, terutamanya untuk aplikasi memadam kebakaran keselamatan nyawa.

Pemeriksaan, Penyelenggaraan dan Hayat Perkhidmatan

Penyelenggaraan yang betul memanjangkan hayat perkhidmatan dan memastikan prestasi yang boleh dipercayai apabila ia paling penting. Gandingan Storz aluminium yang diselenggara dengan baik boleh bertahan 10–20 tahun atau lebih dalam perkhidmatan memadam kebakaran biasa.

Senarai Semak Pemeriksaan Rutin

• Periksa gasket untuk keretakan, pengerasan, bengkak atau ubah bentuk — ganti setiap tahun atau lebih kerap dalam persekitaran penggunaan berat
• Periksa lug dan slot cam untuk kehausan, burr atau ubah bentuk yang boleh menghalang penglibatan sepenuhnya
• Periksa pergerakan pusing — ia harus berputar dengan bebas tanpa kekakuan atau pengisaran
• Cari kakisan, pitting atau rekahan pada badan gandingan, terutamanya di sekitar tapak lug
• Uji penglibatan gandingan dengan gandingan mengawan — sambungan harus dikunci dengan suku pusingan yang kukuh dan tidak berderak atau terlepas tanpa usaha yang disengajakan

Amalan Terbaik Penyelenggaraan

• Bersihkan dengan air tawar selepas air masin atau pendedahan bahan kimia
• Sapukan pelincir ringan berasaskan silikon pada muka pusing dan kunci setiap tahun — elakkan pelincir berasaskan petroleum yang merendahkan gasket getah
• Simpan gandingan dengan penutup pelindung dipasang untuk mengelakkan bahan asing memasuki muka gandingan
• Keluarkan daripada servis sebarang gandingan dengan badan retak, lug yang dilucutkan atau pusing yang disita — jangan baiki kerosakan struktur di medan

Penyesuai dan Aksesori untuk Sistem Storz

Rangkaian aksesori yang komprehensif memanjangkan keserasian gandingan Storz merentasi sistem dan aplikasi yang berbeza:

• Penyesuai berulir Storz ke BSP/NPT: Benarkan sambungan antara gandingan Storz dan sistem paip berulir — biasanya digunakan untuk sambungan pili bomba dalam persekitaran standard bercampur
• Penyesuai Storz ke Camlock: Keserasian jambatan antara hos pemadam kebakaran Storz dan sistem industri Camlock
• Mengurangkan gandingan: Sambungkan dua gandingan Storz dengan saiz nominal yang berbeza, cth., hos bekalan 75 mm ke hos serangan 52 mm
• Penutup dan palam kosong: Tutup alur keluar yang tidak digunakan atau buka hujung gandingan semasa pengangkutan dan penyimpanan
• Tolok tekanan dengan salur masuk Storz: Untuk memantau tekanan bekalan pada titik sambungan gandingan
• Mengunci pengapit dan peranti penahan: Keselamatan tambahan untuk persekitaran perindustrian getaran tinggi di mana pemotongan suku pusingan secara tidak sengaja merupakan risiko

Masalah Biasa dan Penyelesaian Masalah

Malah gandingan Storz yang diselenggara dengan baik boleh menghadapi masalah di lapangan. Berikut adalah masalah yang paling kerap dan puncanya:

Gandingan Tidak Akan Terkunci Sepenuhnya

Disebabkan oleh serpihan dalam slot cam, lug yang haus atau rosak, atau gasket bengkak yang menghalang muka daripada bertemu. Bersihkan slot cam, periksa lug, dan periksa ketebalan gasket. Gantikan komponen yang haus atau rosak.

Kebocoran di Titik Sambungan

Hampir selalu disebabkan oleh gasket yang rosak, hilang atau salah duduk. Dalam sesetengah kes, muka gandingan yang cacat menghalang pemampatan gasket yang betul. Periksa alur tempat duduk gasket untuk mencari kesan atau ubah bentuk.

Gandingan Sukar Diputuskan Selepas Tekanan

Tekanan sisa memerangkap gandingan dalam kedudukan terkunci. Sentiasa keluarkan tekanan sebelum cuba memutuskan sambungan. Jangan sekali-kali memukul badan gandingan dengan alat untuk memutuskan sambungan — ini merosakkan lug dan slot cam.

Pusing Dirampas atau Kaku

Disebabkan oleh kakisan, pencemaran, atau kekurangan pelinciran. Sapukan pelincir silikon yang menembusi dan kerjakan pusing secara beransur-ansur. Jika pusing masih dirampas, keluarkan dari perkhidmatan - pusing tidak berputar menyebabkan hos berpusing dan mengurangkan kecekapan aliran.

Memilih Gandingan Storz yang Tepat untuk Aplikasi Anda

Gunakan titik keputusan berikut untuk mengenal pasti spesifikasi gandingan Storz yang paling sesuai:

1. Tentukan kadar aliran dan tekanan kerja yang diperlukan — pilih saiz nominal yang memenuhi keperluan aliran anda tanpa penurunan tekanan yang berlebihan
2. Kenal pasti bendalir yang dipindahkan — pilih bahan (aluminium, loyang, tahan karat) dan jenis gasket (EPDM, NBR, FKM) dengan sewajarnya
3. Semak piawaian yang berkenaan — pastikan gandingan memenuhi piawaian dimensi dan tekanan yang diperlukan di rantau atau industri anda
4. Pertimbangkan persekitaran operasi — persekitaran marin atau kimia memerlukan bahan gred tinggi; aplikasi sensitif berat memihak kepada aluminium
5. Menilai keserasian dengan sistem sedia ada — jika penyesuai diperlukan, sahkan keserasian penyesuai dan sahkan tiada penalti penurunan tekanan tambahan diperkenalkan
6. Sahkan jenis sambungan tamat — tentukan cara gandingan akan dipasang pada hos, paip atau peralatan (kelim, batang hos, berulir, bebibir)
