Bagaimana untuk menyemak sama ada Gandingan Penyesuai rosak?

Untuk menyemak sama ada an gandingan penyesuai rosak, memeriksanya secara sistematik untuk kerosakan fizikal, keutuhan pengedap, fungsi mekanisme penguncian, dan prestasi bebas kebocoran di bawah tekanan .Kebanyakan kerosakan boleh dikenal pasti melalui gabungan pemeriksaan visual, ujian fungsi manual dan ujian tekanan terkawal sebelum gandingan dikembalikan kepada perkhidmatan.

Fahami Apa Gandingan Penyesuai Lakukan dan Di Mana Mereka Gagal

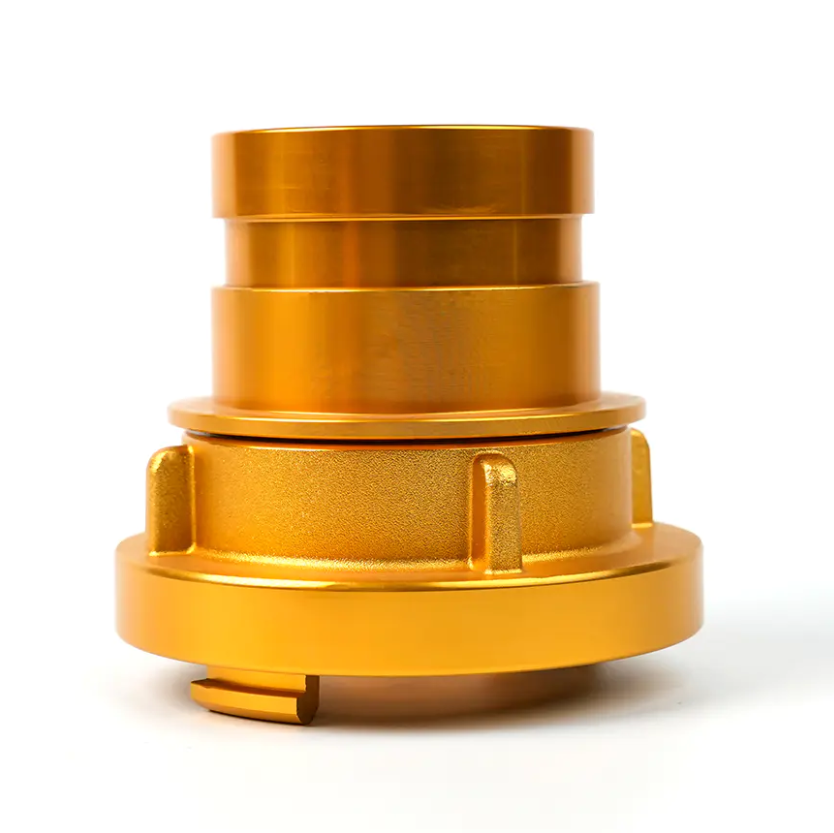

Gandingan penyesuai ialah kelengkapan peralihan yang membenarkan dua piawai gandingan berbeza dicantumkan tanpa mengubah suai sama ada komponen yang disambungkan. Jenis biasa termasuk:

• Jerman ke Storz (lelaki/perempuan) — menukar antara piawai gandingan segera Jerman dan sistem gandingan simetri Storz.
• Jerman kepada Perhutanan — menyambungkan gandingan standard Jerman kepada kelengkapan hos pemadam kebakaran perhutanan.
• Jerman ke Jerman Self-locking — gandingan Jerman standard disesuaikan dengan mekanisme pengekalan penguncian diri tambahan.
• Jerman ke Flange — menyambungkan gandingan hos standard Jerman ke paip bebibir atau salur masuk peralatan.
• Jerman kepada Multi-tooth — merapatkan sistem gandingan Jerman dengan kelengkapan gaya sesondol dan alur berbilang gigi.
• Storz lelaki kepada Storz perempuan / Storz kepada Perhutanan — menukar antara varian Storz atau daripada Storz kepada piawaian hos perhutanan.

Kerana gandingan penyesuai antara muka dua sistem mekanikal yang berbeza, ia tertakluk kepada tekanan pada kedua-dua titik sambungan secara serentak . Lokasi kegagalan yang paling biasa ialah gasket pengedap, gigi atau lug yang mengunci, badan (terutamanya di zon peralihan antara piawai), dan kemasan permukaan luaran yang boleh menunjukkan kerosakan kakisan atau hentaman.

Prosedur Pemeriksaan Visual Langkah demi Langkah

Mulakan setiap pemeriksaan dengan pemeriksaan visual yang menyeluruh di bawah pencahayaan yang mencukupi. Langkah ini tidak menelan kos dan menangkap kebanyakan kesilapan yang jelas sebelum sebarang ujian berfungsi bermula.

Periksa Badan Gandingan

• carilah retak, patah atau pecah dalam badan, terutamanya di sekitar lug, telinga, dan bahu peralihan antara dua piawai gandingan.
• Semak untuk lekuk atau ubah bentuk daripada hentaman — herotan badan kecil sekalipun boleh menghalang gandingan daripada didudukkan dengan betul terhadap pemasangan mengawannya.
• Periksa permukaan untuk kakisan, pitting, atau pengoksidaan berat . Pada gandingan aluminium, mendapan serbuk putih (aluminium oksida) menunjukkan kemasukan lembapan dan degradasi permukaan dipercepatkan. Pada gandingan loyang, patina hijau di kawasan berlubang menunjukkan risiko penyahzinan.
• Confirm badan ada tiada pembaikan kimpalan, tampalan atau pengubahsuaian yang tidak dibenarkan — ini adalah alasan untuk penolakan serta-merta.

Periksa Lugs dan Gigi Mengunci

• Periksa semua mengunci lug, telinga, atau gigi cam untuk serpihan, pembulatan, atau retak. Profil lug yang haus adalah salah satu punca utama penyahgandingan secara tidak sengaja di bawah tekanan.
• Pada antara muka jenis Storz, semak bahawa lug pengunci separuh bulat adalah simetri dan tidak cacat . Haus tidak simetri menunjukkan bahawa gandingan telah disambung pada sudut berulang kali, menyebabkan beban tidak sekata pada satu lug.
• Pada penyesuai jenis Jerman yang mengunci sendiri, sahkan mengunci spring atau mekanisme klip ada, utuh, dan didudukkan dengan betul . Spring yang hilang atau bengkok akan menghalang fungsi mengunci diri daripada terlibat.

Periksa Gasket Pengedap

• Keluarkan gasket jika boleh diakses dan periksa untuknya set mampatan (perataan kekal), retak, pengerasan, bengkak atau kerosakan penyemperitan .
• Gasket yang telah dimampatkan di bawah 70% daripada ketebalan asalnya harus dianggap akhir hayat dan diganti, kerana ia tidak lagi menjana daya pengedap yang mencukupi.
• Periksa bahawa gasket tempat duduk sepenuhnya dan sekata dalam alurnya tanpa bahagian yang dipintal, digandakan atau hilang dari saluran tempat duduk.
• Sahkan bahan gasket serasi dengan bendalir yang dibawa — Gasket EPDM adalah standard untuk aplikasi air dan memadam kebakaran; Gasket NBR (nitrile) diperlukan untuk cecair berasaskan petroleum.

Ujian Fungsian: Penglibatan, Putaran dan Pelepasan

Selepas pemeriksaan visual, uji fungsi mekanikal gandingan dengan mengawannya dengan pemasangan pasangan yang sesuai. Ujian ini mengesahkan bahawa gandingan melaksanakan tugas utamanya — menyambung dan memegang dua kelengkapan bersama — sebelum tekanan dikenakan.

1. Penglibatan ujian — sambungkan penyesuai kepada kelengkapan mengawannya dengan tangan. Sambungan harus terlibat lancar dan tanpa daya yang berlebihan . Rintangan, pengikatan atau keperluan untuk memaksa gandingan bersama menunjukkan salah jajaran, ubah bentuk atau ketidakakuran dimensi.
2. Ujian mengunci — selepas pertunangan, cuba tarik dua bahagian secara paksi tanpa melepaskan kunci. Pada gandingan yang berfungsi dengan betul, tiada pemisahan paksi sepatutnya boleh dilakukan semasa mekanisme penguncian diaktifkan. Sebarang mainan paksi lebih daripada 1–2 mm di bawah daya tarik tangan menunjukkan geometri penguncian yang haus atau rosak.
3. Putaran ujian (jenis Storz) — Gandingan jenis Storz harus berputar melalui arka pengunci penuhnya (biasanya 30° hingga 40° ) tanpa melekat, mengisar, atau memerlukan tork yang berlebihan. Putaran kaku atau berpasir menunjukkan pencemaran, kakisan, atau permukaan lug yang rosak.
4. Keluaran ujian — tanggalkan gandingan dan sahkan ia dilepaskan dengan bersih. Gandingan yang memerlukan daya yang berlebihan untuk terlepas, atau yang sebahagiannya melekat, mungkin mempunyai lug yang cacat atau gasket bengkak yang menimbulkan gangguan.
5. Periksa jurang tempat duduk — apabila terlibat sepenuhnya, periksa antara muka antara dua muka gandingan. Patutlah ada tiada jurang yang kelihatan di sekeliling lilitan . Jurang muka yang tidak rata atau separa terbuka menunjukkan bahawa gasket atau muka pengedap tidak bersentuhan penuh, yang akan mengakibatkan kebocoran di bawah tekanan.

Ujian Tekanan untuk Mengesahkan Prestasi Bebas Bocor

Gandingan yang lulus pemeriksaan visual dan fungsi masih harus diuji tekanan sebelum dikembalikan kepada perkhidmatan dalam aplikasi kritikal seperti memadam kebakaran, pemindahan hidraulik atau talian proses bertekanan. Ujian tekanan adalah satu-satunya kaedah muktamad untuk mengesahkan bahawa pengedap itu utuh di bawah keadaan operasi.

Prosedur Ujian Hidrostatik

• Sambungkan gandingan penyesuai ke dalam pemasangan ujian tertutup menggunakan penutup kosong yang sesuai atau manifold bangku ujian.
• Isi pemasangan sepenuhnya dengan air, bersihkan semua udara, kemudian tekan 1.5 kali ganda tekanan kerja berkadar gandingan — biasanya 15–25 bar untuk gandingan hos pemadam kebakaran standard.
• Pegang tekanan ujian sekurang-kurangnya 60 saat dan periksa semua antara muka, badan gandingan, dan zon gasket untuk sebarang resapan, titisan atau penurunan tekanan pada tolok.
• Sebarang penurunan tekanan atau kelembapan yang boleh dilihat pada muka atau badan gandingan membentuk kegagalan ujian — gandingan mesti dibongkar, kerosakan dikenal pasti, dan komponen sama ada dibaiki dengan gasket baru atau diganti sepenuhnya.

Jenis Kesalahan Biasa dan Kemungkinan Puncanya

Selang Pemeriksaan dan Amalan Terbaik Penyelenggaraan

Pemeriksaan berjadual yang kerap adalah jauh lebih berkesan daripada mencari kesalahan reaktif selepas kegagalan berlaku. Kekerapan pemeriksaan yang disyorkan bergantung pada aplikasi dan persekitaran:

• Selepas setiap penggunaan — dalam aplikasi memadam kebakaran atau tindak balas kecemasan, periksa secara visual setiap gandingan penyesuai selepas setiap penggunaan. Periksa kerosakan kesan, keadaan gasket dan kehausan lug sebelum mengembalikan peralatan ke keadaan sedia.
• Setiap 6 bulan — lakukan ujian visual, fungsi dan tekanan penuh pada semua gandingan penyesuai dalam inventori siap sedia. Piawaian seperti DIN 14811 (untuk gandingan pemadam kebakaran Jerman) mengesyorkan ujian dua kali setahun sebagai minimum.
• Selepas sebarang peristiwa impak atau jatuh — sentiasa periksa gandingan penyesuai yang telah dijatuhkan ke permukaan keras atau terkena peralatan, walaupun tiada kerosakan yang boleh dilihat. Keretakan tersembunyi dalam aloi tuangan mungkin tidak kelihatan secara luaran tetapi akan gagal di bawah tekanan.
• Penggantian gasket tahunan — dalam penggunaan tinggi atau aplikasi yang disimpan di luar, gantikan gasket pada jadual tahunan tetap tanpa mengira keadaan yang ketara. Bahan gasket (terutamanya EPDM dan NBR) merosot melalui pendedahan UV, ozon dan kitaran haba walaupun tidak dalam perkhidmatan.

Selepas pembersihan, pelincir sedikit permukaan lug dan gasket dengan pelincir yang serasi (gris silikon untuk gasket EPDM; jeli petroleum tidak disyorkan kerana ia merendahkan gasket getah). Simpan gandingan penyesuai di lokasi yang kering jauh dari pendedahan UV dan wap kimia untuk memaksimumkan hayat perkhidmatan antara pemeriksaan.

Bila Perlu Mengganti Daripada Membaiki an Gandingan Penyesuai

Tidak semua kerosakan boleh diperbaiki. Sesetengah syarat memerlukan penyingkiran segera daripada perkhidmatan dan penggantian penuh gandingan penyesuai, tanpa mengira kos pertimbangan:

• Sebarang rekahan pada badan gandingan — retak merambat di bawah tekanan dan tidak boleh dikimpal atau ditampal dengan selamat dalam gandingan pembawa tekanan.
• Kerosakan lug atau gigi melebihi kehausan kecil — geometri lug yang terkelupas, patah atau sangat bulat tidak dapat dipulihkan dan akan mengakibatkan penguncian yang tidak boleh dipercayai.
• Ketebalan dinding badan dikurangkan oleh kakisan — jika pitting telah menembusi lebih daripada 20% daripada ketebalan dinding nominal , integriti struktur di bawah tekanan tidak dapat dipastikan.
• Kegagalan menahan tekanan selepas penggantian gasket — jika gandingan terus bocor selepas gasket baru dipasang dengan betul, muka pengedap badan berkemungkinan rosak dan badan gandingan mesti diganti.
• Sejarah perkhidmatan tidak diketahui atau umur melebihi hayat perkhidmatan — gandingan penyesuai tanpa rekod pemeriksaan yang boleh dikesan, atau yang melebihi jangka hayat perkhidmatan yang disyorkan pengeluar (biasanya 10–15 tahun untuk gandingan pemadam kebakaran aluminium), hendaklah diberhentikan daripada perkhidmatan tekanan tanpa mengira keadaan yang ketara.
