Bagaimana cara menggunakan penyesuai Storz?

Apakah penyesuai Storz?

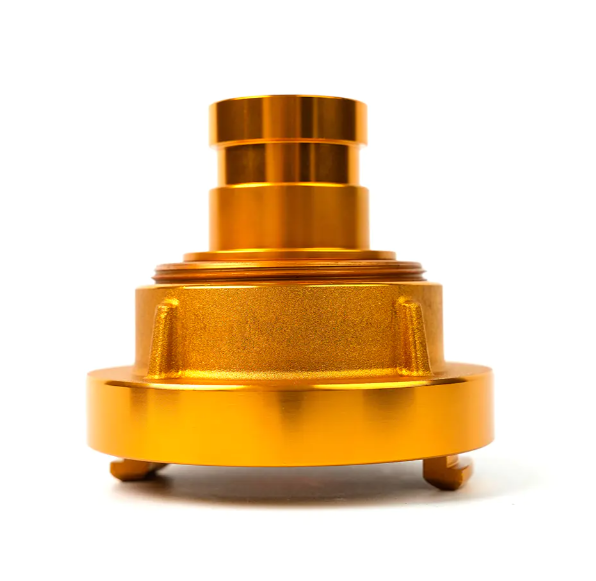

Penyesuai Storz , juga dikenali sebagai penyambung Storz atau gandingan cepat Storz, adalah sistem sambungan yang sangat efisien yang digunakan secara meluas dalam perlindungan kebakaran, perindustrian, dan pertanian. Ciri teras mereka adalah reka bentuk lug unik (biasanya dua hingga tiga lugs), menjadikan proses sambungan sangat cepat dan mudah. Tidak seperti penyambung berulir tradisional, penyambung Storz hanya memerlukan menjajarkan dua penyambung, menolaknya, dan kemudian berputar perlahan untuk menguncinya di tempat, mencapai sambungan lancar, bocor-bukti.

Fungsi utama penyesuai Storz adalah untuk bertindak sebagai penyesuai, menghubungkan atau menukar standard dan jenis penyambung yang berbeza. Mereka menyelesaikan masalah sambungan antara antara muka yang tidak serasi sebelum ini dan merupakan komponen utama untuk mencapai keserasian peralatan.

Bagaimana penyesuai Storz berfungsi?

Penyesuai Storz bekerja berdasarkan mekanisme "klik-dan-hold" mereka:

Penjajaran: Sejajar dengan lugs dan alur kedua -dua penyambung yang akan disambungkan (mis., Lelaki Storz dan wanita Storz, atau penyesuai Storz dengan penyambung Storz standard).

Tolak: Tolak permukaan pengedap kedua -dua penyambung sepenuhnya bersama -sama. Gasket pengedap biasanya disediakan di dalam penyambung untuk memastikan meterai yang ketat.

Putar: Putar sama ada penyambung (atau gunakan sepana khas) kira-kira 120 darjah (satu pertiga daripada giliran) mengikut arah jam sehingga lugs sepenuhnya terlibat dan terkunci di tempatnya.

Mekanisme penguncian cepat ini menjadikannya sesuai untuk hos tekanan tinggi dan sistem penghantaran cecair.

Bagaimana untuk menyambungkan penyambung standard yang berbeza menggunakan penyesuai Storz?

Nilai teras menggunakan penyesuai Storz terletak pada fungsi penukaran mereka, membolehkan keserasian antara sistem yang berbeza:

1. Dari Storz ke sambungan berulir (mis., BSP atau NPT)

Apabila anda perlu menyambungkan penyambung hos api dengan pemasangan Storz standard ke pam atau hidran dengan outlet berulir, anda memerlukan penyesuai Storz-to-thread:

Pilih penyesuai yang betul: Pastikan satu hujung penyesuai adalah saiz Storz yang betul (mis., DN50/2 ") dan hujung yang lain mempunyai spesifikasi thread yang sepadan (mis., 2" benang dalaman BSP).

Menyambungkan hujung berulir: Balut hujung penyesuai dengan pita pengedap (seperti pita PTFE) dan skru ke dalam pelabuhan berulir peralatan sasaran (pam atau hidran).

Menghubungkan akhir Storz: Tolak penyambung hos Storz Fire anda ke port Storz penyesuai dan kemudian putar untuk menguncinya.

2. Menghubungkan kelengkapan Storz yang berbeza

Jika peralatan dan hos anda mempunyai saiz pemasangan Storz yang berbeza, anda memerlukan pengurangan/pembesaran Storz Adapter:

Menyambungkan hujung saiz yang lebih besar: Sambungkan saiz storz storz yang lebih besar penyesuai ke pemasangan yang lebih besar dan kunci.

Menyambungkan hujung saiz yang lebih kecil: Tekan saiz storz storz yang lebih kecil dari hos ke dalam port saiz yang lebih kecil penyesuai dan kemudian putar untuk menguncinya.

3. Menghubungkan ke piawaian cepat yang lain (mis., Bebibir atau camlocks)

Sesetengah aplikasi perindustrian mungkin memerlukan penyambung Storz yang menyambung ke kelengkapan standard yang berbeza, seperti camlocks atau bebibir. Dalam kes ini, anda memerlukan penyesuai Storz-to-Camlock atau penyesuai Storz-to-flange. Prosedur operasi adalah serupa dengan sambungan berulir, merapatkan kedua -dua sistem melalui penyesuai.

Kelebihan dan langkah berjaga -jaga menggunakan Penyesuai Storz

Kelebihan:

• Sambungan cepat: Operasi cepat menjimatkan masa yang berharga dalam tindak balas kecemasan dan pengeluaran perindustrian.
• Kebolehpercayaan yang tinggi: Dikunci dengan selamat, pengedap yang sangat baik, dan menahan tekanan tinggi.
• Fleksibiliti: Sebagai penyesuai, ia mudah menghubungkan kepada penyambung standard yang berbeza, meningkatkan penggunaan peralatan.



Langkah berjaga-berjaga:

• Saiz Padanan: Penyambung Storz boleh didapati dalam pelbagai diameter nominal (mis., DN50, DN65, DN100). Apabila menggunakan penyesuai Storz, pastikan saiz Storz penyesuai sepadan dengan penyambung Storz anda yang sedia ada.


• Pengedap gasket: Pastikan gasket pengedap utuh dan dipasang dengan betul; Ini penting untuk sambungan kebocoran.


• Penyelenggaraan: Secara kerap memeriksa lugs penyambung hos api dan penyesuai untuk dipakai atau kerosakan untuk memastikan sambungan yang selamat dan boleh dipercayai.



Dengan memilih dan menggunakan dengan betul Penyesuai Storz , anda boleh menghubungkan dengan cekap dan selamat pelbagai peralatan pemindahan bendalir, memberikan prestasi cemerlang untuk kedua -dua kecemasan kebakaran dan operasi perindustrian setiap hari.
