Apakah jenis gandingan Storz yang ada?

Gandingan Storz (juga dikenali sebagai gandingan kunci CAM atau gandingan cepat Jerman) adalah gandingan cepat-sambungan yang digunakan secara meluas dalam perlindungan kebakaran, rawatan air, bahan kimia, pertanian, dan perindustrian pengangkutan cecair kerana operasi mudah mereka, sambungan yang boleh dipercayai, dan pertukaran yang tinggi. Mereka terdiri daripada dua kelengkapan jenis cakar yang sama yang mencapai sambungan tertutup hanya dengan memasukkan dan berputar (biasanya 120 ° atau 90 °), tanpa memerlukan mekanisme penguncian tambahan, meningkatkan kecekapan dan keselamatan.

Klasifikasi gandingan Storz

Walaupun reka bentuk asas dan prinsip kerja Storz Gandingan bersatu -iaitu, penguncian cepat dicapai melalui cakar (atau telinga) dan struktur cam yang sepadan -mereka masih boleh diklasifikasikan dalam pelbagai cara mengikut bentuk dan bahan sambungan mereka untuk memenuhi keperluan pengangkutan bendalir yang berlainan.

1. Klasifikasi dengan hujung sambungan (jenis yang paling biasa)

Ini adalah kaedah klasifikasi yang paling penting, menentukan bagaimana gandingan Storz menyambung ke peralatan lain atau paip:

Gandingan Hos Storz:

Aplikasi: Digunakan untuk menyambung terus Storz Gandingan untuk membakar hos, hos perindustrian, atau hos pengairan pertanian.

Ciri -ciri: Biasanya termasuk ekor hos (shank), dijamin ke hos dengan pengapit atau klip, dan merupakan komponen teras sistem sambungan bendalir.

Storz berulir gandingan:

Aplikasi: Digunakan untuk menyambungkan gandingan Storz ke salur masuk dan keluar paip, injap, atau pam dengan benang standard.

Jenis: Dibahagikan kepada benang wanita dan gandingan benang lelaki. Piawaian benang biasa termasuk BSP, NPT, dan lain -lain. Jenis ini adalah kunci untuk membolehkan penukaran cepat dan integrasi sistem.

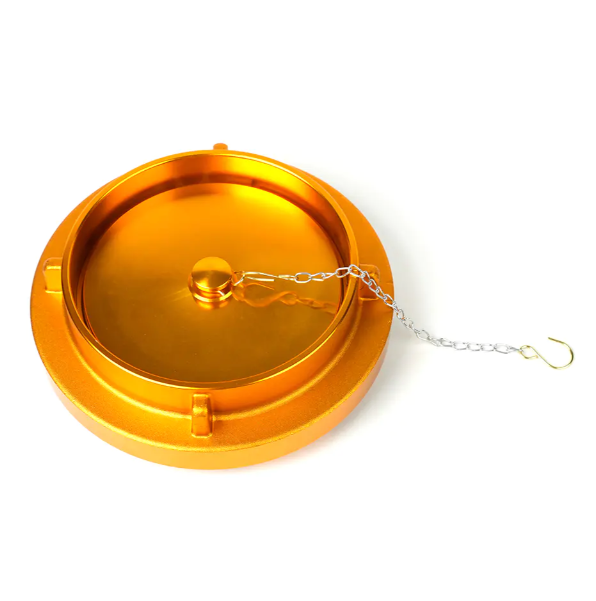

Storz Blank Cap/Plug:

Aplikasi: Digunakan untuk mengelak yang tidak digunakan Storz Gandingan Outlet atau hos berakhir untuk mencegah kebocoran cecair atau bahan cemar daripada memasuki sistem bendalir.

Ciri -ciri: Dilengkapi dengan cincin pengedap untuk prestasi pengedap yang boleh dipercayai.

2. Klasifikasi mengikut bahan

Rintangan kakisan dan ketahanan gandingan Storz bergantung terutamanya pada bahan pembuatan mereka, yang secara langsung mempengaruhi permohonan mereka dalam media tertentu:

Aluminium Alloy Storz Couplings:

Ciri-ciri: ringan, kos efektif, dan dengan rintangan kakisan yang baik.

Aplikasi: Paling biasa dijumpai dalam peralatan api, rawatan air, dan pengangkutan cecair perindustrian umum.

Gandingan Brass/Bronze Storz:

Ciri -ciri: Kekuatan tinggi, rintangan kakisan, rintangan suhu tinggi, dan rintangan percikan.

Aplikasi: Sesuai untuk persekitaran laut, industri minyak dan gas, dan aplikasi yang memerlukan ketahanan yang lebih tinggi.

Gandingan Storz Steel Stainless:

Ciri -ciri: Rintangan kakisan kimia yang sangat baik dan kekuatan tinggi.

Aplikasi: Digunakan secara meluas dalam industri yang mempunyai keperluan yang sangat tinggi untuk kebersihan dan keserasian media, seperti kimia, pemprosesan makanan, dan farmaseutikal.

Storz Gandingans made of polypropylene (PP) or nylon and other plastics:

Ciri -ciri: sangat ringan, rintangan kimia yang sangat baik, dan kos rendah.

Aplikasi: Pengairan pertanian, rawatan air tekanan rendah, dan pengangkutan bahan kimia khusus tertentu.

Spesifikasi dan pertukaran

Ciri -ciri utama gandingan Storz adalah pertukaran mereka. Spesifikasi mereka tidak ditentukan oleh diameter paip, tetapi oleh jarak lug (atau jarak cam). Selagi jarak lug adalah sama, gandingan Storz dari pengeluar yang berbeza dan dengan jenis akhir yang berbeza (seperti kelengkapan hos dan palam) boleh saling berkaitan.

Spacings cakar biasa termasuk:

• 52 mm (s saiz, untuk hos DN25/DN32)
• 66 mm (s saiz, untuk hos DN38/DN50)
• 89 mm (s saiz, untuk hos DN65)
• 133 mm (saiz, untuk hos DN100/DN110)



Untuk memilih gandingan Storz yang sesuai, mula -mula menentukan saiz yang diperlukan (jarak cakar) untuk memastikan interkoneksi. Kedua, berdasarkan sifat, tekanan, dan suhu medium yang disampaikan, pilih bahan yang paling sesuai (mis., Aluminium, keluli tahan karat) dan jenis sambungan (mis., Hos ekor atau benang). Sama ada untuk sambungan kebakaran kecemasan atau kawalan cecair perindustrian setiap hari, gandingan Storz sangat sesuai untuk mencapai sambungan yang cekap dan selamat.
